并網箱
光伏并網箱主要用于分布式光伏電站項目的并網保護,一般接在家用光伏逆變器出線端,對整個線路進行過欠壓、過流、短路、漏電保護,同時內置計量電表對光伏并網電能進行計量。根據國家電網分布式光伏并網管理辦法,并網箱是戶用光伏電站的必須配置,主要起到線路電氣保護,電能計量以及過欠壓保護三大作用。光伏并網箱的功能特點1、失壓跳閘,檢有壓合閘:內置并網用重合閘開關,能夠檢測線路電壓進行過欠壓保護,在微型斷
光伏并網箱主要用于分布式光伏電站項目的并網保護,一般接在家用光伏逆變器出線端,對整個線路進行過欠壓、過流、短路、漏電保護,同時內置計量電表對光伏并網電能進行計量。根據國家電網分布式光伏并網管理辦法,并網箱是戶用光伏電站的必須配置,主要起到線路電氣保護,電能計量以及過欠壓保護三大作用。
光伏并網箱的功能特點
1、失壓跳閘,檢有壓合閘:內置并網用重合閘開關,能夠檢測線路電壓進行過欠壓保護,在微型斷路器基礎上增加了失壓跳閘,有壓合閘,延時合閘的功能,支持戶用發電系統的孤島保護,符合國家電網要求。
過欠壓保護: 170V-270V (5V )
動作時間:分閘<0.2s,合閘<0.3s
自復位合閘延時: 60s
額定電壓: 230V
額定電流:最大63A
級數: 2P/3P/4P
2、線路保護:箱體可對線路過流、短路、漏電保護及電源防雷保護,同時具備自動重合閘功能,對安裝在戶外的并網點,尤其是扶貧項目,大大節省了人工維護工作。
3、電能計量:并網箱留下了安裝國網表的空間,可根據用戶需求安裝電表計量并網電能。
核心部件及結構設計圖
1、光伏并網箱可內置三款過欠壓保護器,分別滿足單相、三相配電環境,同時對線路進行可靠的保護。
電壓檢測精度高達0.2% ( 5V以內)
失壓跳閘、回復供電自動合閘
快速分合閘迅速,電子式及斷路器兩類,分段能力強
恢復供電后合閘動作可設置延時
導軌式安裝,體積小巧、便于施工

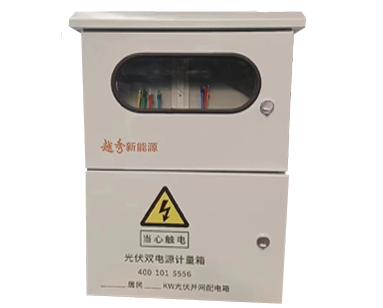

2、全鍍鋅板箱體、結構緊湊、IP45強度更可靠,內部接線工藝精湛,配置有國網認證的雙向計量電表、防雷器及開關附件,整個箱體 雙開門設置,觀察視窗,美觀大氣。
光伏并網箱選型建議
1、戶用項目,單相/三相,功率< 10KW
2、地面站項目/大型商用項目,三相,功率< 20KW
